Technische Daten der Expositionskammern

Folgende Ausstattungen sind je Pflanzenwuchskammern vorgesehen:

• CO2-Begasung,
• Ozon-Begasung,
• Ozonerzeugung durch Ozongenerator
• CO2-Isotopenmarkierung
• LED-Assimilationsbeleuchtung, UVA-, UVB-Bestrahlung und allgemeine Beleuchtung
• Zu- und Abluftanschlüsse und -auslässe,
• Umluftgerät zum Heizen, Kühlen, Befeuchten und Entfeuchten
• Elektrischer Dampfbefeuchter,
• Soleverteilung zur Kühlung und Erzeugung der individuellen Temperaturniveaus der verschiedenen Innenverbraucher,
• Schalt- und Regeltechnik der internen Parameter und Prozesse,
• Steuerungs- und Regelungstechnik der internen Parameter und Prozesse und Dokumentation in Datenbank,
• Einsichtnahme in Prozessdaten und Prüfabläufe über Webinterface..

Folgende Ausstattungen sind für nur 4 der 8 Klimakammern vorgesehen:

• Pflanzcontainer-system mit Wurzelraumtemperierung, Boden-Matrix-Potential Sensor und Anschlußmöglichkeit für Schlauch bzw. Tröpfchenbewässerung.
• Pflanztische mit Schwallbewässerungs-system

Folgende Ausstattungen sind nur einmal für alle 8 Klimakammern vorgesehen:

• zentraler Leitrechner incl. Software und Datenbanksystem zur Steuerung der Prozesse und Dokumentation der Prozessdaten und Versuchsverläufe.
• Vom Nutzer vorgegebene Parameter Licht, Temperatur, Feuchte, Gase, etc. können am Touch-Panel jeder Kammer direkt als auch über einen zentralen PC-Arbeitsplatz eingestellt werden.
• In allen Kammern ist eine Simulation von Tagesläufen möglich.
• Alle Parameter sind individuell steuerbar.

Ein Programm-Editor ermöglicht die Programmierung von Sollwertkurven der je Kammer spezifisch verfügbaren Elemente:

• Kammerlufttemperatur (4-40°C)
• Kammerluftfeuchte (30-90% rel. Feuchte)

• CO₂ Konzentration (Umgebungsluft  - 3000ppm)
• CO₂ Isotopen Eingasung (0 -20 ml/min)
• CO₂ Isotopen Eingasdauer (0 - 60 min)
• Ozonkonzentration (0-200ppb)

• Licht 6500K (0-100%)
• Licht 4000K (0-100%)
• Licht 430nm (0-100%)
• Licht 490nm (0-100%)
• Licht 530nm (0-100%)
• Licht 630nm (0-100%)
• Licht 660nm (0-100%)
• Licht 730nm (0-100%)

• UV-1 365-405nm (0-100%)
• UV-2 340nm (0-100%)

• Wurzelraumtemperatur (0-20°C)

• Frischluft (0, 30-100m³/h)
• Abluft (0, 30, 100 m³/h)

• KAMMER 1 - 4 Bewässerung Lysimeter 1 (0 - 5kg)
  oder
• KAMMER 5 - 8 Zeitsteuerung Ebbe/Flut (0-60 min)

Für alle Klimakammern sind temperatur-, feuchte- und beleuchtungstechnische Mindest-Anforderungen im Bereich 150mm vor Wand, 200mm unter Decke sowie ab 650mm über FFB abzgl. eines Ganges von 500mm Breite in der Kammermitte zu erbringen.

Temperatur

• Temperaturbereich:       +4 bis 30°C ohne Beleuchtung, +10 bis 30°C mit Beleuchtung
• Temperatur-Konstanz:   +/- 1K im Beharrungszustand, zeitlich und räumlich

Feuchte

• Temperaturbereich:       +10°C bis +30°C
• Relative Luftfeuchte:      30% bis 90% ohne Beleuchtung, 30% bis 75% mit Beleuchtung
• Feuchtekonstanz:          +/- 10% im Beharrungszustand, zeitlich und räumlich
• Taupunktbereich:          +5°C bis +28°C

Es ist die Möglichkeit gegeben in Ausnahmefällen den Temperaturbereich bis auf 40°C anzuheben, die Einhaltung der Feuchteparameter bleibt dabei jedoch unberücksichtigt.

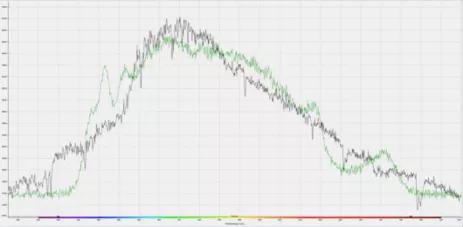

Licht

Als Vorgabe für die Photonenstromdichte (PPFD) ist ein Wert von mindestens 800µmol/m²s im Abstand von 1000mm zur LED-Lichtquelle über die gesamte Kammerinnenfläche gefordert.

Als Randbedingung wurde weiterhin festgelegt, die Luftgeschwindigkeit auch bei hohen Luftwechsel-raten (im Umluftbetrieb z.B. ca 8.000m³/h möglich) möglichst gering < 0,25m/s zu halten.

Abmessungen
